無線通信システムを設置する場合、通信を機能させるために 送受信地点の選定,アンテナ等の無線設備の選定,混信等を考慮した周波数の選定などの設計が必要となります。これを無線回線設計と言います。

     地形図から 送信地点より受信地点を見通した地形の断面図(プロフィール図)を作成し、設定した周波数で送信したときの電波の減衰量を計算します。

   送信の出力,送受信で使用するアンテナ,ケーブル等を設定し 地点間の減衰量を加算して受信点での電界強度,S/Nを計算します。

   必用な場合は 現地で仮設のアンテナ等を設営して 実際に試験電波を発信し受信電界を測定（電測作業）します。（電測中の写真）

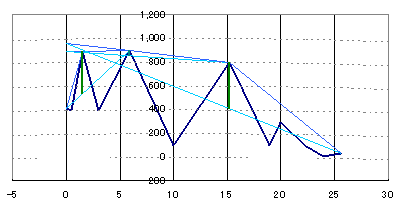

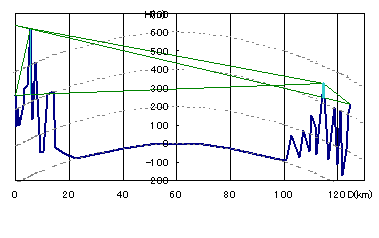

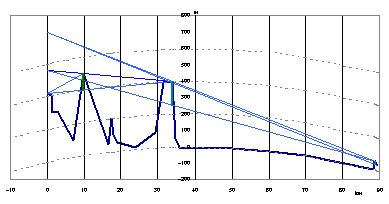

  プロフィール図の例   (戻る)

電測中の写真　　（戻る）

写真１、仮設アンテナ設置

写真２、電測車による測定
